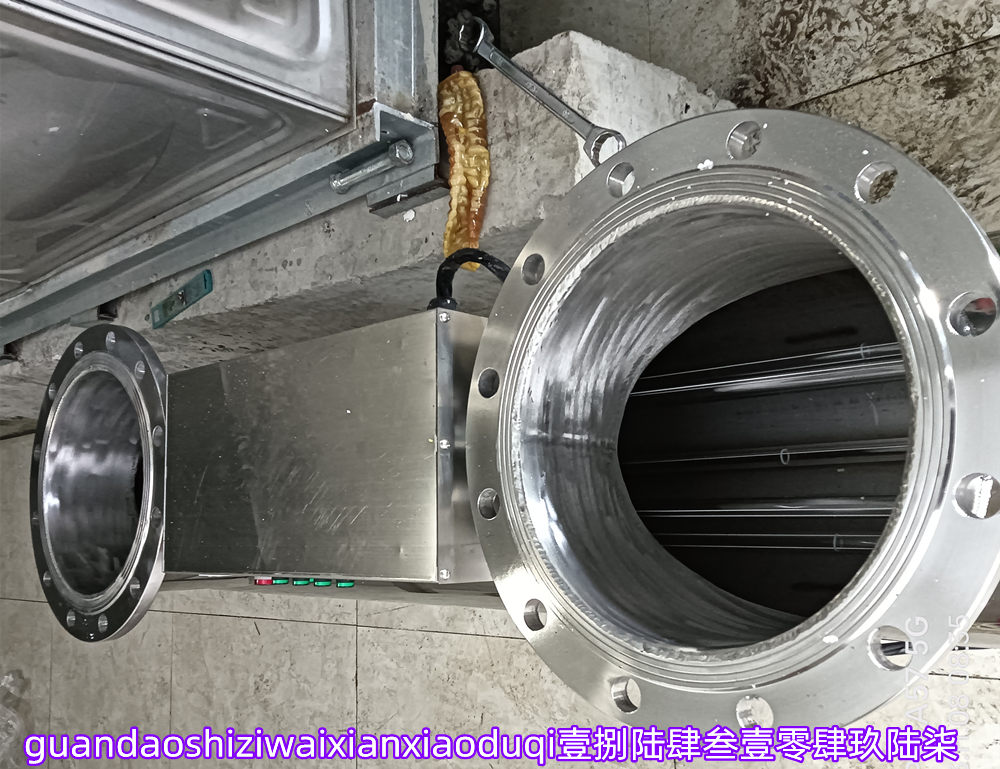

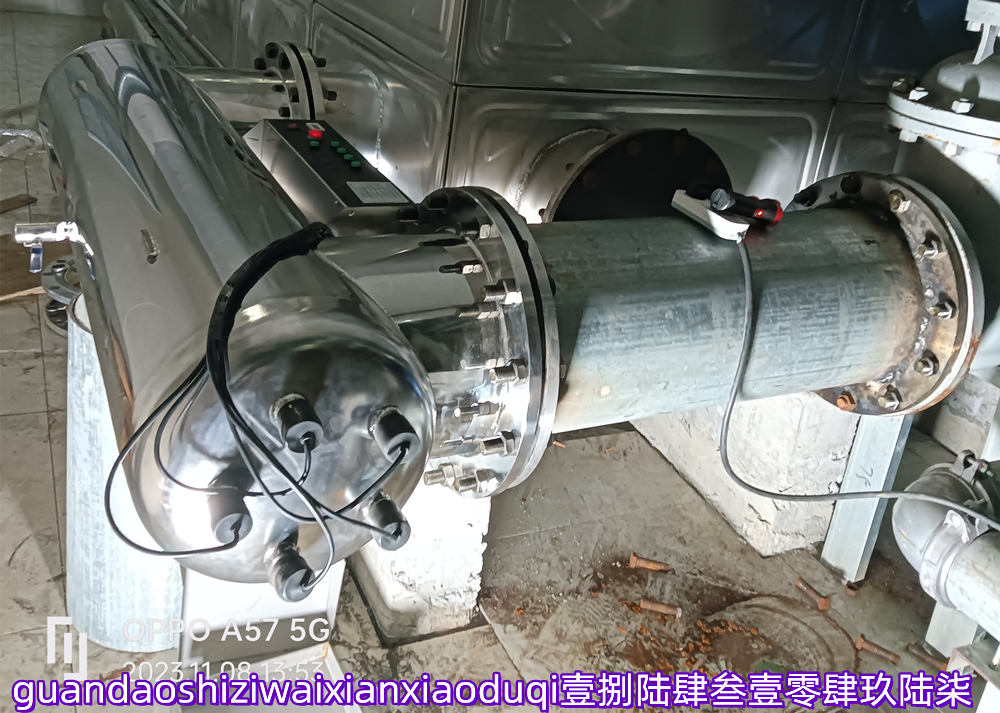

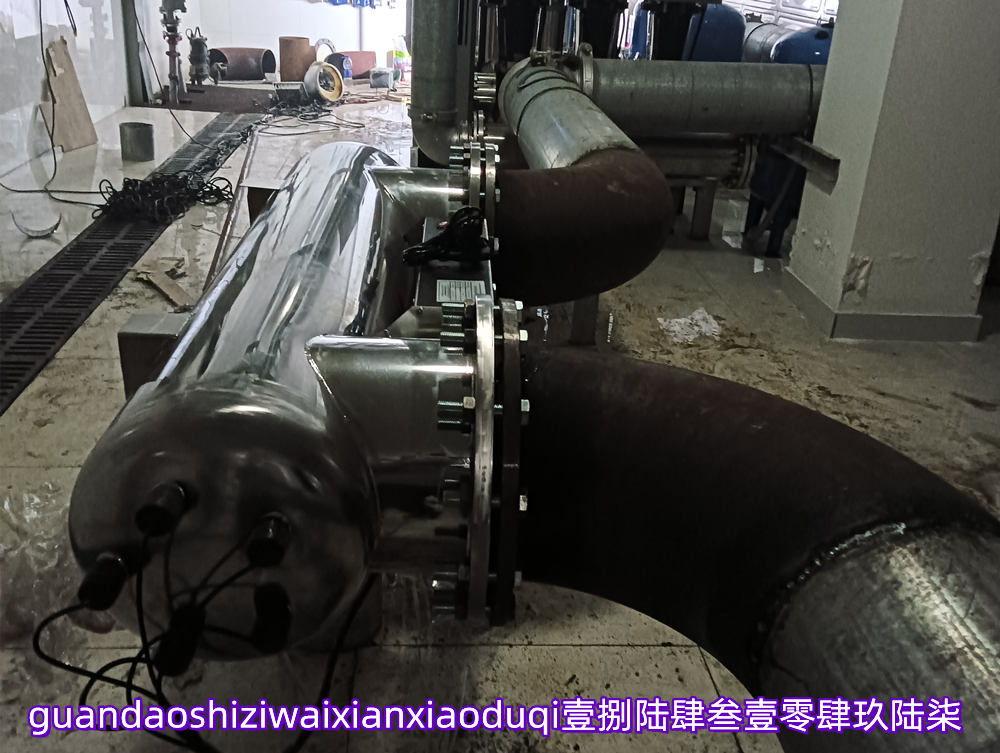

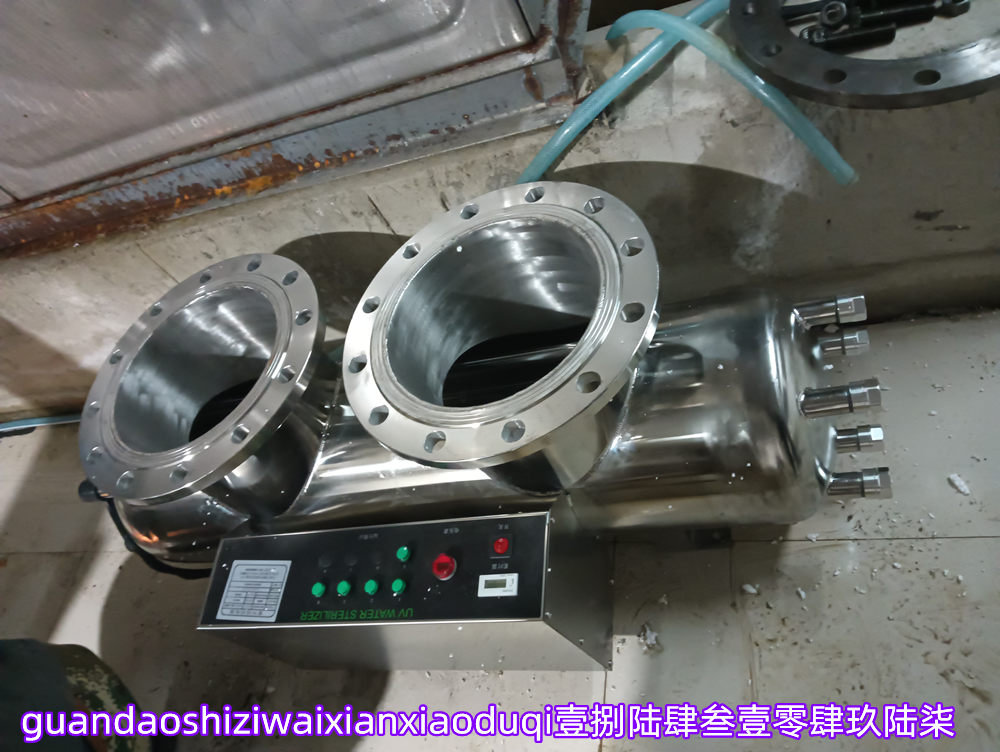

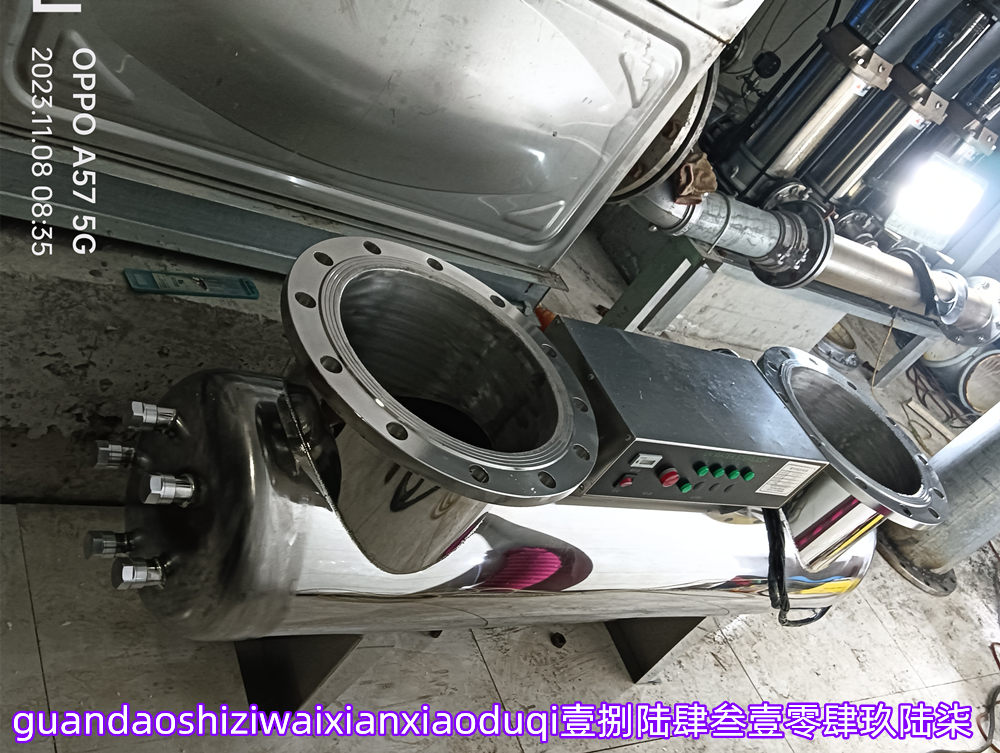

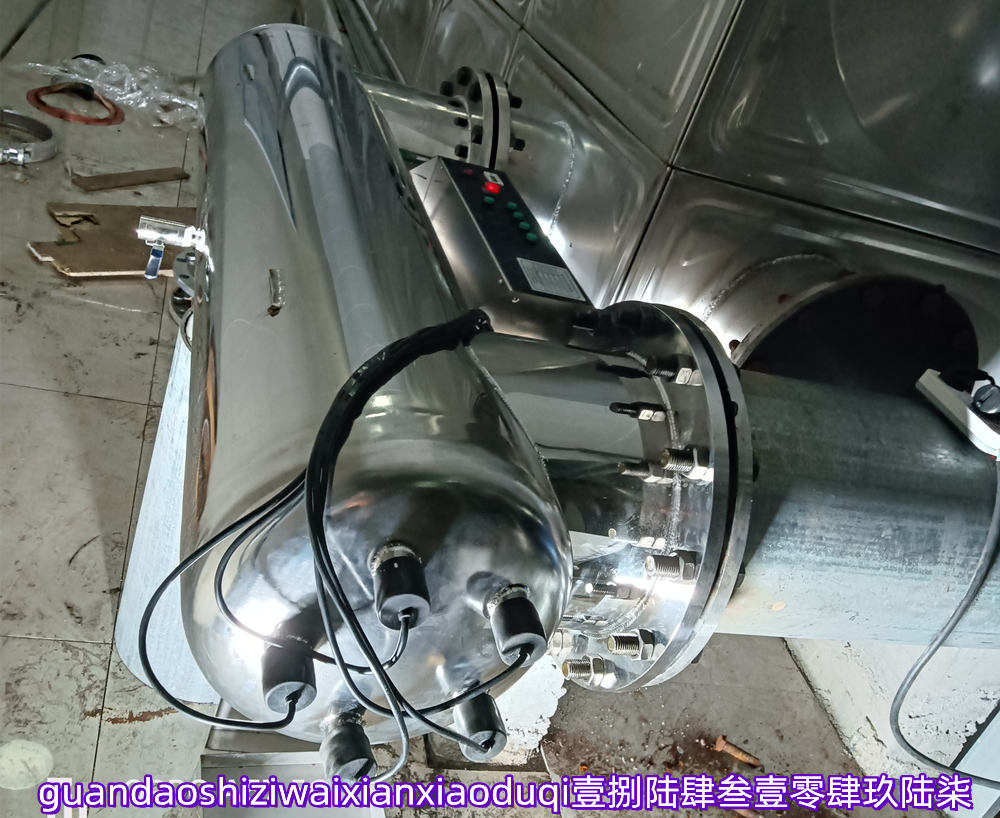

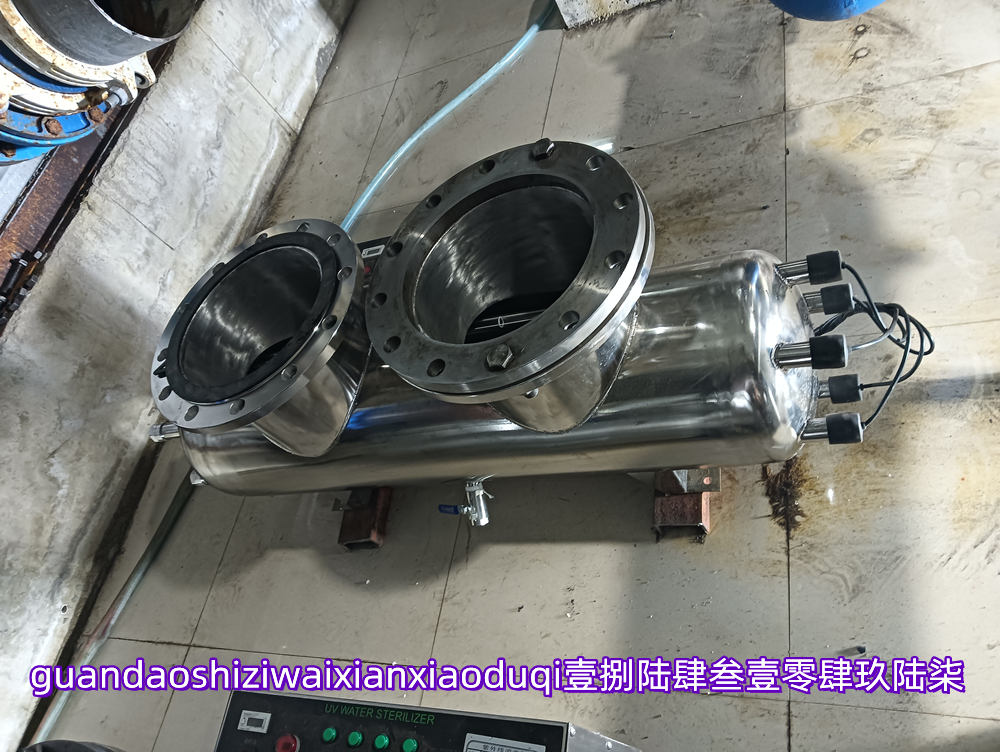

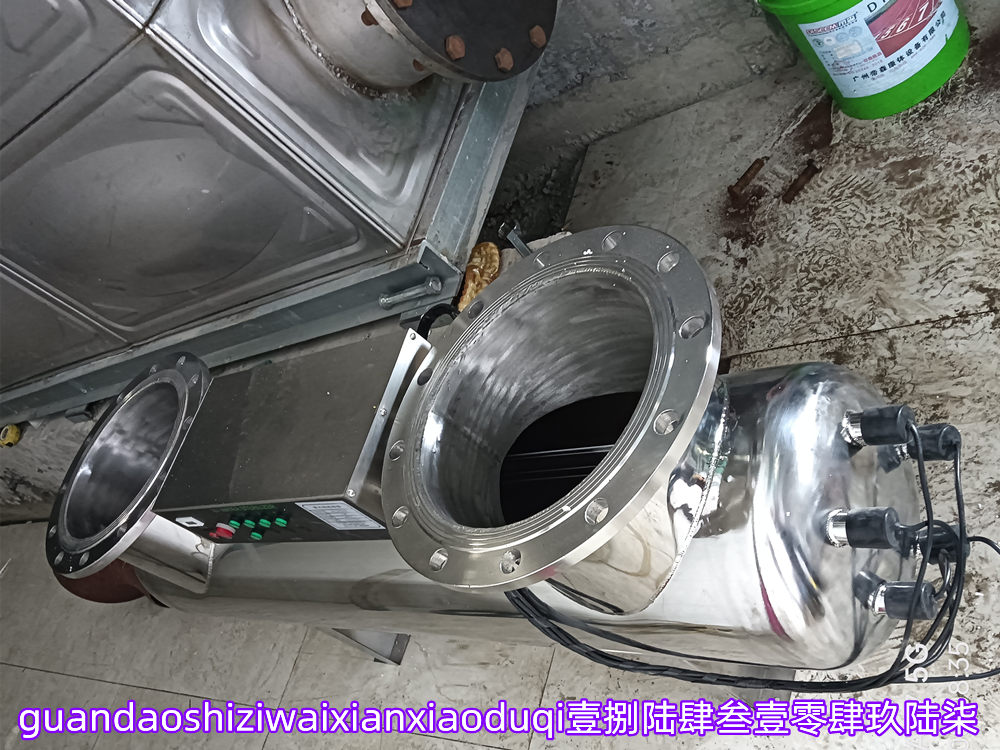

紫外線消毒器 : 紫外線消毒器應用廣泛，在水處理中價值極高，它是通過紫外光線的照射，破壞及改變微生物的DNA結構，使細菌當即死亡或不能繁殖后代，以達到殺菌的目的。真正具有殺菌作用的是ZXB紫外線，因為C波段紫外線很易被生物體的DNA吸收，尤以253.7nm左右的紫外線最佳。紫外線消毒器屬于純物理消毒方法，具有簡單便捷、廣譜高效、無二次污染、便于管理和實現自動化等優點，隨著各種新型設計的紫外線燈管的推出，紫外線殺菌的應用范圍也不斷在擴大。管道式紫外線消毒器依紫外汞燈為光源 利用燈管內汞蒸氣放電時輻射的253.7nm紫外線為主要光譜線，對生活飲用水進行消毒的設備。 紫外線殺菌器具有無死角、光射條件好、能耗低、設備安裝拆卸靈活方便，無二次污染等特點，紫外線殺菌器相對氯氣殺菌，他具有不需要添加化學藥劑，無二次污染，無混合設備，大大減少設備運行成本，如果是飲用水，紫外線殺菌器安全，不會因為藥劑的過量而對人體產生不利的影響。紫外線殺菌器相對臭氧殺菌器，他具有能量消耗小，體積不大的混合器，無魚腥味等優點，不僅感觀好，而且減小運行成本。 紫外線消毒器的結構形式:UV消毒器按水流邊界的不同分為封閉式和敞開式。 折疊封閉式系統 封閉式UV消毒器屬承壓型，用金屬筒體和帶石英套管的紫外線燈把被消毒的水封閉起來。 筒體常用不銹鋼或鋁合金制造，內壁多作拋光處理以提高對紫外線的反射能力和增強輻射強度，還可根據處理水量的大小調整紫外燈的數量。有的消毒器在筒體內壁加裝了螺旋形葉片以改變水流的運動狀態而避免出現死水和管道堵塞，所產生的紊流以及葉片鋒利的邊緣會打碎懸浮固體，使附著的微生物完全暴露于紫外線的輻射中，提高了消毒效率。 封閉式也劃分為敞開式和浸沒式。敞開式消毒器適用于中、大水量處理，多用于污水處理廠。封閉式消毒器一般適用于中、小水量處理或有必要施加壓力且消毒器不能在明渠中使用的情況。各種系統中外罩密封石英套管的紫外線燈管都可以與水流方向垂直或平行布置。平行系統水力損失小、水流形式均勻，而垂直系統則可以使水流紊動，提高消毒效率。折疊敞開式系統在敞開式UV消毒器中被消毒的水在重力作用下流經UV消毒器并滅活水中的微生物。敞開式系統又可分為浸沒式和水面式兩種。浸沒式又稱為水中照射法。將外加同心圓石英套管的紫外燈置入水中，水從石英套管的周圍流過，當燈管(組)需要更換時，使用提升設備將其抬高至工作面進行操作。該方式構造比較復雜，但紫外輻射能的利用率高效果好且易于維修。水面式又稱為水面照射法，即將紫外燈置于水面之上，由平行電子管產生的平行紫外光對水體進行消毒。該方式較浸沒式簡單，但能量浪費較大、滅菌效果差，實際生產中很少應用。 1)使用環境條件:消毒器應能在下述條件下正常工作。 (1)進水的水質 色度≤15度 水溫≥5℃ 總大腸菌群≤1000個/L 細菌總數≤2000個/mL (2)空氣環境 空氣中最大相對濕度≤90% (相當于空氣20℃±5℃) 2)基本技術要求 (1)消毒器的設計應符合GB 8988《電網電源供電的家用和類似一般用途的電子及有關設備的安全要求》 (2)消毒器應按技術管理規定程序批準的圖紙及技術文件制造 (3)同一型號消毒器的零部件應保證其互換性 (4)消毒器受紫外線照射面應做拋光處理 (5)承壓筒體的工作壓力不應小于0.60MPa，試驗壓力不應小于0.90MPa (6)筒體或箱體內宜設置導流板 (7)直管形石英紫外線低壓汞燈及燈管的安裝要求應符合YY/T0160《直管形石英紫外線低壓汞消毒燈》。 (8)在對環境有較高要求時，宜優先選用低臭氧型燈管，以減少臭氧對環境的污染 (9)燈管的布置應使受紫外線照射面上的紫外線強度分布均勻 (10)消毒器應設有燈管點燃指示、點燃累計時間指示或紫外線輻照強度的相對指示 (11)燈管應用石英玻璃套管與水隔開，石英套管253.7mm紫外線的透過率應大于85% (12)消毒器選用的低壓電器應符合相應產品的技術要求 (13)消毒器上應設有進出水管、泄水管、取樣管。在消毒器不便安放泄水管時，也可以在與消毒器等同處的連接管路上安裝 (14)消毒器的規格及進、出水管管徑宜按表選用 (15)按本標準的檢驗要求，裝備新燈管的消毒器產品，測得的紫外線輻照劑量不得小于12000µW·S/cm。(應充水)，正常工作的消毒器測得的紫外線輻照劑量不得小于9000µW·S/cm。 (16)按本標準的使用條件，在額定消毒水量下工作，出水的細菌學指標應符合GB5749《生活飲用水衛生標準》要求。 (17)消毒器材料應符合GB/T17219《生活飲用水輸配水設備及防護材料的安全性評價標準》要求。消毒器宜使用304L、316L不銹鋼。 (18)消毒器在額定消毒水量下工作的水頭損失應小于0.005MPa。 3)外觀要求 (1)設備表面應噴涂均勻，顏色一致，表面應無流痕、起泡、漏漆、剝落現象。 (2)設備外表整齊美觀，無明顯的錘痕和不平，盤面儀表、開關、指示燈、標牌應安裝牢固端正。 (3)設備外殼及骨架的焊接應牢固，無明顯變形或燒穿缺陷。 4)施工、安裝要點 (1)不易將紫外線發生器安裝在緊靠水泵的出水管上，防止停泵水錘損壞石英玻管和燈管。 (2)紫外線發生器應嚴格按照進出水方向安裝。 (3)紫外線發生器應有高出建筑地面的基礎，基礎高出地面不應小于100mm。 (4)紫外線發生器及其連接管道和閥門應穩固固定，不得使紫外線發生器承擔管道及附件的重量。 (5)紫外線發生器的安裝應便于拆卸檢修和維護，所有管道連接處不得使用影響水質衛生的材料。
5)執行標準 (1)產品標準 《紫外線消毒器》QB/T《城市給排水紫外線消毒設備》GB/T《生活飲用水紫外線消毒器》CJ/T (2)工程標準 《建筑給水排水設計規范》GB《室外排水設計規范》GB《城鎮污水處理廠污染物排放標準》GB《城市污水再生利用 城市雜用水水質》GB/T 18920-2002《污水再生利用工程設計規范(附條文說明)》GB 50335-2002《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002 (3)相關標準圖 《二次供水消毒設備選用與安裝》02SS104 紫外線按其生物學作用的差異，紫外線可分為UV-A(320-400nm)、(275-320nm)、UV-C(200-275nm)和真空紫外線部分。水處理中實際上是使用紫外線的UV-C部分，在該波段中260nm 附近已被證實是殺菌效率最高的紫外線 常用紫外線消毒器技術參數表:
小流量紫外線消毒器優點 1、高效率殺菌:紫外線對細菌、病毒的殺菌使用一般在一至二秒即可達到99%-99.9%的殺菌率。 2、高效殺菌廣譜性:紫外線殺菌的廣譜性是最高的，它對幾乎所有的細菌、病毒都能高效率殺滅。 3、無二次污染: 紫外線殺菌不加入任何化學藥劑，因此它不會對水體和周圍環境產生二次污染，不改變水中任何成分。 4、運行安全、可靠: 傳統的消毒技術如采用氯化物或臭氧，其消毒劑本身就是屬于劇毒、易燃的物質，而紫外線消毒系統不存在這樣的安全隱患。 5、運行維護費用低:紫外線殺菌設備占地小，構筑物要求簡單，因此總投資較少，在運行方面成本也較低，在千噸水處理量水平，它的成本只是氯消毒的1/2。 設計特點 1.模塊化設計 具有快接頭電纜的預組裝模塊組件，便于安裝及維護防水等級復合IP68等級標準，適用于要求嚴格的場合 更小的水阻、更高的可靠性，靈活的模塊式組合設計 2.紫外燈技術-自動清潔系統 國際最先進的美國、歐洲原裝進口紫外線燈管 采用壓縮空氣驅動的機械自動清洗裝置 提供低壓高強燈、汞齊燈、中壓燈可選 清洗裝置與紫外線光強檢測儀聯動 燈管壽命12000-18000小時及更低的燈管更換成本 具有手動或自動工作狀態可選 3.水位控制裝置-紫外線強度感應器無動力出水水位控制，無需外加動力，操作簡單 在線實時監測紫外線消毒系統的輸出強度 平穩自動調節水位，水位調節能力強制造、安裝、操作簡單。 4.先進的控制系統-鎮流器技術 具有實時紫外線劑量調控功能 紫外線燈管專用型電子鎮流器內置式自診斷，故障自動報警及停機 帶有燈管啟動保護功能，提供燈管狀態報警信號現場或遠程輸出 可按用戶要求提供原裝進口或國內生產的產品可按用戶項目要求進行專門化的設計 靈活的模塊化設計易于安裝及維修以滿足不同的應用場合。 國際一流的光強傳感器提供報警功能:當光強降低高用戶設定值時發報警信號以便用戶及時處理。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
